恒壓變頻供水設備系統由三臺水泵，一臺變頻調速器，一臺PLC和一個壓力傳感器及若干輔助部件構成。三臺水泵中每臺泵的出水管均裝有手動閥，以供維修和調節水量之用，三臺泵協調工作以滿足供水需要；變頻供水系統中檢測管路壓力的壓力傳感器，一般采用電阻式傳感器(反饋0～5V電壓信號)或壓力變送器(反饋4～20mA電流)；變頻器是供水系統的核心，通過改變電機的頻率實現電機的無極調速、無波動穩壓的效果和各項功能。

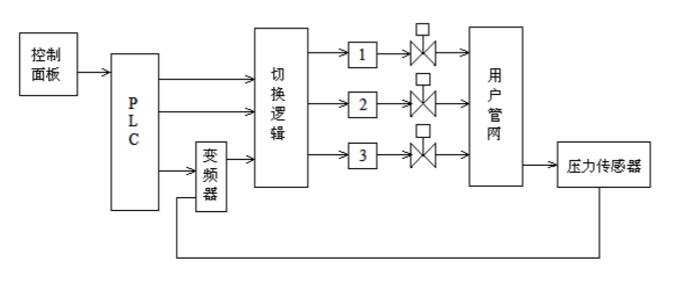

恒壓變頻供水控制系統原理圖

　　從原理框圖，我們可以看出變頻調速恒壓供水系統由執行機構、信號檢測、控制系統、人機界面、以及報警裝置等部分組成。

　　(1)執行機構

　　恒壓變頻供水設備執行機構是由一組水泵組成，它們用于將水供入用戶管網，圖2.3中的3個水泵分為二種類型:

　　調速泵:是由變頻調速器控制、可以進行變頻調整的水泵，用以根據用水量的變化改變電機的轉速，以維持管網的水壓恒定。

　　恒速泵:水泵運行只在工頻狀態，速度恒定。它們用于在用水量增大而調速泵的最大供水能力不足時，對供水量進行定量的補充。

　　(2)信號檢測

　　在恒壓變頻供水設備系統控制過程中，需要檢測的信號包括自來水出水水壓信號和報警信號:

　　①水壓信號:它反映的是用戶管網的水壓值，它是恒壓供水控制的主要反饋信號。②報警信號:它反映系統是否正常運行，水泵電機是否過載、變頻器是否有異常。該信號為開關量信號。

　　(3)控制系統

　　恒壓變頻供水設備供水控制系統一般安裝在供水控制柜中，包括供水控制器(PLC系統)、變頻器和電控設備三個部分。

　�、俟┧�控制器:它是整個變頻恒壓供水控制系統的核心。供水控制器直接對系統中的工況、壓力、報警信號進行采集，對來自人機接口和通訊接口的數據信息進行分析、實施控制算法，得出對執行機構的控制方案，通過變頻調速器和接觸器對執行機構(即水泵)進行控制。

　�、谧冾l器:它是對水泵進行轉速控制的單元。變頻器跟蹤供水控制器送來的控制信號改變調速泵的運行頻率，完成對調速泵的轉速控制。

　�、垭娍卦O備:它是由一組接觸器、保護繼電器、轉換開關等電氣元件組成。用于在供水控制器的控制下完成對水泵的切換、手/自動切換等。

　　(4)人機界面

　　恒壓變頻供水設備人機界面是人與機器進行信息交流的場所。通過人機界面，使用者可以更改設定壓力，修改一些系統設定以滿足不同工藝的需求，同時使用者也可以從人機界面上得知系統的一些運行情況及設備的工作狀態。人機界面還可以對系統的運行過程進行監示，對報警進行顯示。

　　(5)通訊接口

　　通訊接口是恒壓變頻供水系統的一個重要組成部分，通過該接口，系統可以和組態軟件以及其他的工業監控系統進行數據交換，同時通過通訊接口，還可以將現代先進的網絡技術應用到本系統中來，例如可以對系統進行遠程的診斷和維護等

　　(6)報警裝置

　　作為一個控制系統，報警是必不可少的重要組成部分。由于恒壓變頻供水系統能適用于不同的供水領域，所以為了保證系統安全、可靠、平穩的運行，防止因電機過載、變頻器報警、電網過大波動、供水水源中斷、出水超壓、泵站內溢水等等造成的故障，因此恒壓變頻供水設備系統必須要對各種報警量進行監測，由PLC判斷報警類別，進行顯示和保護動作控制，以免造成不必要的損失
